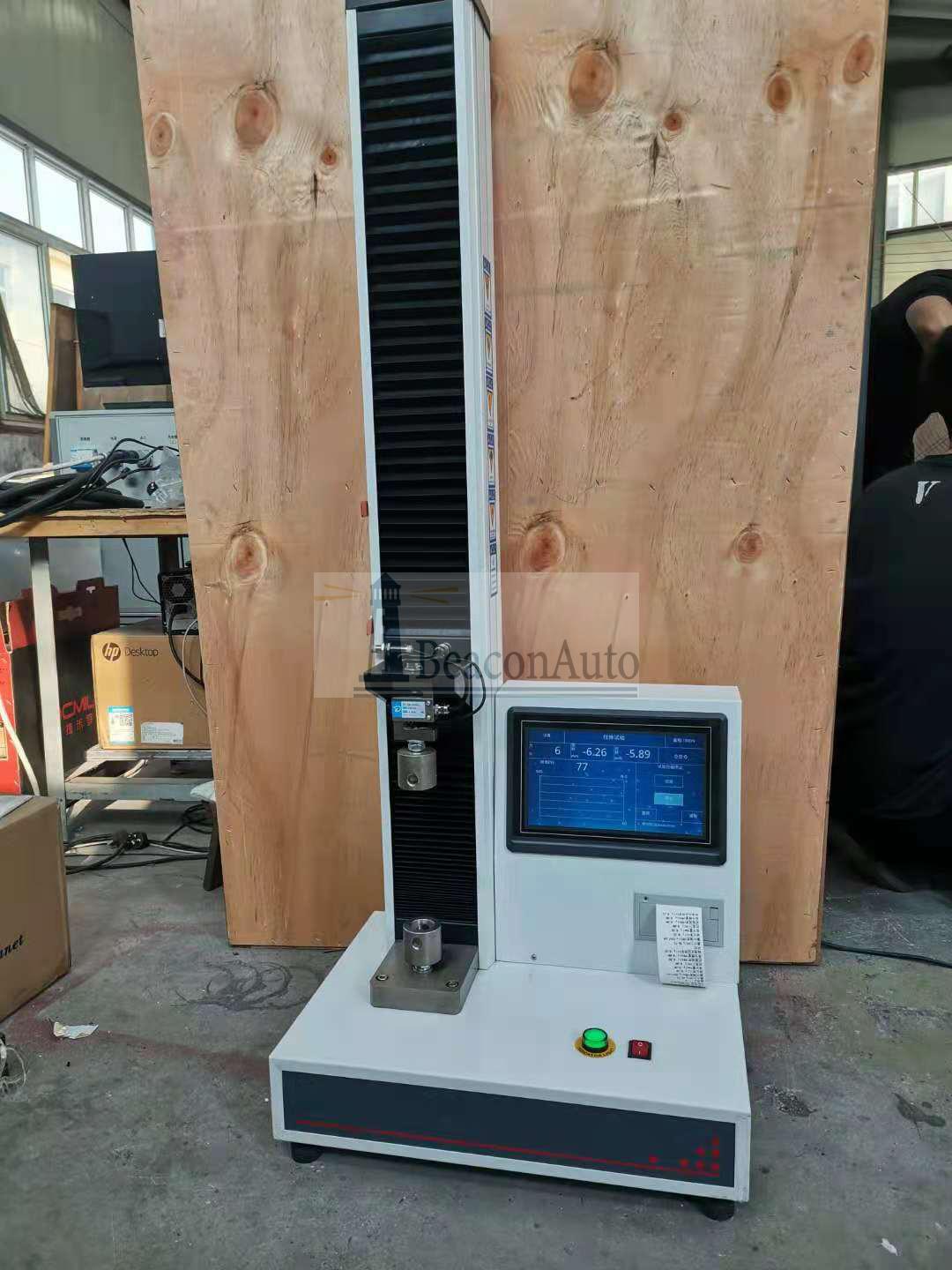

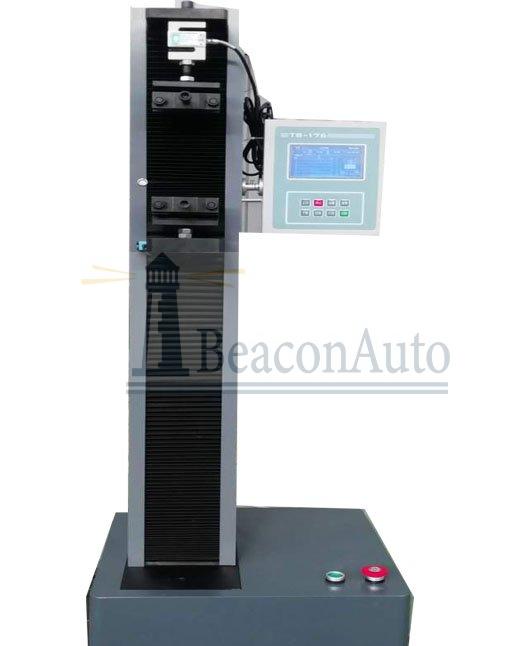

氣彈簧氣桿支撐試驗機 氣彈簧氣桿支撐試驗機主機產品簡介 氣彈簧氣桿支撐試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過數字控制器，經調速系統控制數字電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸、壓縮等力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。 本機依據氣彈簧氣桿支撐試驗機主機標準規定的要求研制而成。主要用于測試各種螺旋彈簧力學性能指標。 氣彈簧氣桿支撐試驗機主機主要功能 1、設定試驗力Ｐ，檢測彈簧的變形量Ｆ。 2、設定變形量Ｆ，檢測彈簧的試驗力Ｐ。 3、最多可以設定5個檢測點。 4、試驗力、位移、剛度采用數字顯示、試驗結果打印，可測試初拉力。 5、具有峰值保持、過載保護、位移和試驗力任意清零、剛度計算、試驗速度0.2－ 500mm/min任意設置、數據查詢、數據打印(可選配打印機)等功能。 6、采用數控電機拖動、絲杠加載。 氣彈簧氣桿支撐試驗機主機主要技術指標 1、最大試驗力：5000N 2、測量范圍：最大試驗力的2%—100% 3、試驗力準確度：優于示值的±1% 4、位移測量：分辨率為0.01mm 5、變形準確度：優于±1% 6、調 速 范 圍：0.2-500mm/min 7、試驗機橫梁位移最大距離：600mm 8、壓縮試驗壓盤間最大距離：600mm 9、上下壓盤直徑：100mm 10、主機形式：單柱式框架結構 11、主機尺寸：560×420×1200mm 12、重量：約150Kg 13、電源電壓：220V 50HZ 14、工作環境：室溫～45℃，濕度20%～80% 氣彈簧氣桿支撐試驗機主機主要功能及特點： 1、調速系統采用步進電機帶動同步帶減速結構，性能穩定可靠，具有過流、過壓、過載等保護裝置。 2、采用步進電機加載及控制、實現雙速予置、高速逼近、慢速采集，提高實驗精度、和可靠系性。 3、傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。 4、觸摸健操作方式，液晶顯示器實時顯示，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。 氣彈簧氣桿支撐試驗機主機系統基本配置 1、試驗機主機 1.1交流伺服電機（德力西） 1套 1.2減速系統（無間隙同步帶傳動） 1套 1.3負荷傳感器 1只 1.4精密滾珠絲杠副 2套 2、數顯液晶顯示儀表 1套 3、光電編碼器 1只 4、壓縮附具 1套 5、拉伸附具 1套
|
